PLC TRAINING

Sebelum kita membuat program kita terlebih dahulu mengkonfigurasi sofware untuk dapat disimulasikan pada CX-Simulator, karena CX-simulator ini ada beberapa konfigurasi yang tidak boleh berbeda dengan konfigurasi CX Programmer.

Langkah-langkah konfigurasi

1. Jalankan program CX-Simulator untuk menjalankan program yang akan di simulator

Klik Ok untuk membuat Create new PLC



Klik Next

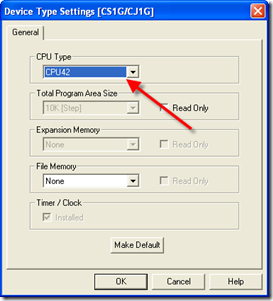

Pilih type CPU CS1G-CPU42, Klik Next

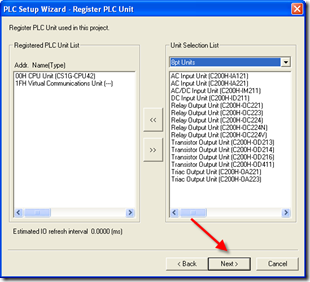

  klik Next dengan configurasi tertulis

     Klik Next untuk virtuall communication

      Klik Next



Klik Finish untuk mengakihiri configurasi





Setelah konfigurasi selesai klik connect untuk mendapatkan network address dan node address

2. Jalankan program CX-Programmer dan buka new project dengan dengan konfigurasi sebagai berikut, kita pilh type CPU CS1G karena CX Simulator hanya support CS1GH





3. Setelah konfigurasi CX-simulator kemudian setting address network untuk dapat komunikasi antara simulator dengan PLC di CX-Programmer



Apabila telah settting PLC kita akan coba membuat sebuah program sederhana untuk mencoba menjalankan apakah simulator telah berkerja

Program CX-Simulator merupakan program untuk simulasi CX-Programmer, instalasi program CX-Simulator  sering mengalami kegagalan karena program sering bentrok dengan program CX Server yang merupakan program yang harus di instal dahulu sebelum CX-Simulator.

Untuk bisa menjalankan program CX-Simulator harus menginstal program CX-Server terlebih dahulu, program CX-Server terdapat pada program waktu instal program CX-Programmer.

Klik pada setup.exe program CX-Simulator.

Klik Next untuk Instal program CX-Simulator

Masukan serial number yang benar.

Klik Next

Klik Finish, maka program CX-Simulator.

Kali ini kita sedikit mempelajari tentang ACB dan accesoriesnya, lumayan khan tau sedikit walau ga banyak

Untuk spesifikasi ACB Masterpack NW 3200A + Micrologic 5.0

Spesifikasi alat ini adalah :

- Arus nominal 630 s/d 1600A

- Kapasitor pemutusan : 65 kA s/d 150 kA pada 380/415

- Ics = 100% Icu

- Trip Unit 5.0A memiliki 5 setelan :

   * Proteksi beban lebih : Ir = 0,4 In s/d In dengan 9 setelan

   * Time delay untuk long time protection (tr)

   * Proteksi Hubung singkat : Lsd = 1.5 Ir s/d 10 Ir  9 setelan

   * Time delay untuk long time protection (tsd

   * Instaneous protection : Ii = 2 In s/d 15 In +off 9 setelan

- Ammeter untuk menapilkan besar arus tiap phasa.

- Kontak Fault (SDE) dan kontak On/Off (OF)



dari spesifikasi ACB diatas kita akan melengkapi accesories lain untuk menunjang system syncronisasi

Accesories kontak hubung singkat (SDE)

accsories ini berguna apabila terjadi hubung singkat/overload atau gangguan kontak SDE ini akan berkerja dari NO ke NC.











Accesories indikasi On/Of ACB (OF)

Accesories ini berguna mengindikasikan ACB pada posisi On atau OFF











Accesories Cariage Switch

• Accesories ini untuk mengndikasikan posisi
• 1 Posisi kontak  connected (CE) 3Max
• 1 Posisi kontak test (CT) 1Max
• 1 Posisi kontak disconnected (CD) 2max









Programmable contact(M2C aau M6C)t

Menunjukan jenis gangguan, dapat di proram dari micrologic control unit (hanya unutuk micrologic type H dan type P), atau supervisory station dengan communication option.

alat ini harus diengkapi dengan power supply external

M2C accesorie ini memakai 2 kontak relay

M6C accesories ini memakai 6 kontak relay









Accesories dengan remote operation

Yang dimaksud dengan remote adalah kita dapat mengendalikan fungsi ACB dengan jarak jauh karena di ACB terdapat gear motor dan kontak untuk membuka dan menutup ACB dari jarak jauh

Gear Motor (MCH)

Untuk pengoperasian secara remote Gear Motor harus terpasang, MCH dapat mengisi spring mechanism secara otomatis saat breaker tertutup sehingga memungkinkan instaneous reclosing ketika breaker terbuka













Intaneous Voltage Release (XF dan MX)

XF berfungsi menutup ACB dari jarak jauh apabila spring mechanism discharge

MX berfungsi membuka ACB dari jarak jauh apabila diberi tegangan supply(0,7-1,1 Un)







Ready to Close Contact (PF)

PF berfungsi mengecheck keadaan breaker sebelum pemutusan secara Manual /Electrik















Remote tripping

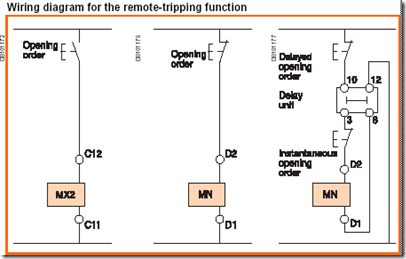

Fungsi remote tripping digunakan untuk membuka breaker secara electrik, terdiri dari.

• - 1 shunt release (MX)
• - atau under voltage release (MN) : membuka breaker jika tegangan supply berada antara 35% sampai 70% Un
• - atau 1 delayed under voltage (MN + Delay Unit)

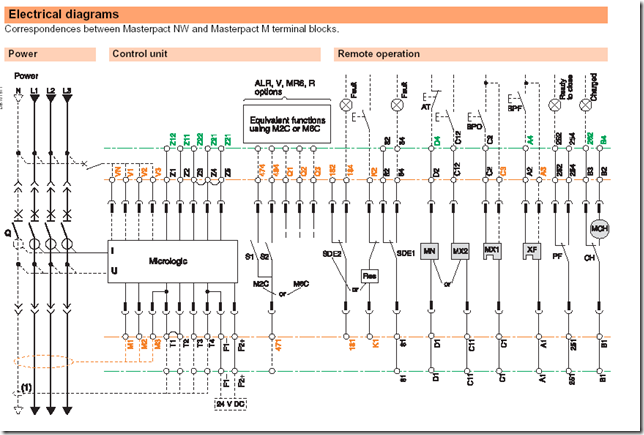

Wiring Diagram FULL



Untuk postingan berikutnya kita akan mempelajari bagaimana synchrony antara 2 ACB yang berlainan sumber dan accesories apa saja yang diperlukan.

PLC  omron adalah produk dari jepang, omron sudah terkenal di kalangan industri dengan PLC yang murah dan handal. Bagi pemula yang ingin mempelajari program PLC, sofware CX-Programmer bisa menjadi referensi yang tepat untuk memulainya.

Program CX-Programmer merupakan  program yang tidak gratis, untuk membelinya kawan dapat merogoh kocek sekitar 3-9 juta, tapi jangan takut rata-rata setiap perguruan tinggi mempunyai sofware ini untuk di pelajari oleh kalangan mahasiswa atau anda dapat memesan dengan harga yang terjangkau pada bagian pemesanan di blog ini.

BAB I     INSTALISASI PROGRAM CX-PROGRAMMER V8.1

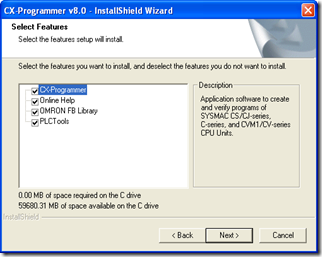

Pilih Semua fasilitas lalu Klik NEXT

Klik Finish, Program CX Programmer telah terinstal.

dalam preview instalasi program  ini diperingkat karena sobat pasti sudah terbiasa dalam instal menginstal program.

BAB II Running Program

Menjalankan program CX-Programmer

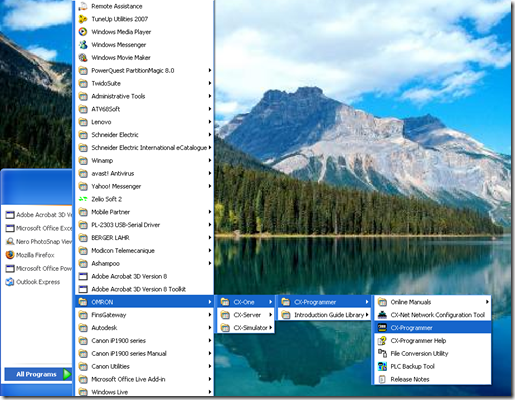

klik Icon CX Programmer.

Tampilan awal program

Klik new program

Buat program dengan nama latihan atau apa saja, Lalu pilih device type CS1G-H dengan CPU 24, saya memilih type ini karena type PLC ini dapat kita simulasikan dan akan di bahas pada bab berikutnya, untuk type network pilih eternet dikarenakan kecepatan data yang cepat, bila sudah selesai klik ok untuk memulai program.

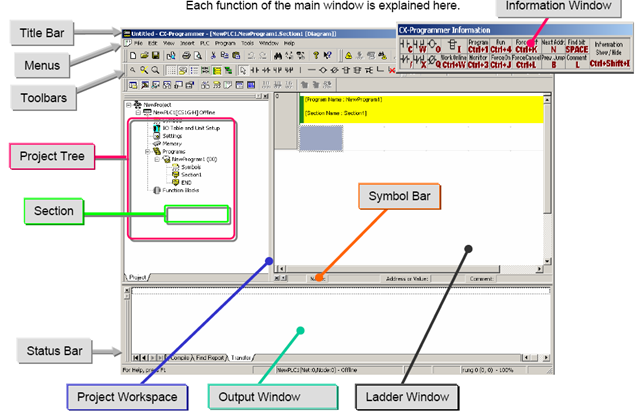

Title Bar               : Menunjukan nama file yang akan di save i CX-Programmer

Menu                   : Untuk memilih menu item

Tolbar                 : Berisi tools untuk mengedit ladder, View dan menu standar lainnya.

Project Tree       : Mengatur program dan data, dapat mencopy program atau dapat drag dan drop untuk di copy antara project yang berbeda atau yang sama

Ladder Windows : Layar untuk menulis dan mengedit prgram ladder

Status Bar           : Menunjukan Status PLC Online/Ofllene, nama PLC dan lokasi active sel

Output windows : Menampilkan Error compilling , menapilkan pencarian contact dan menapilkan error ketika program sedang berjalan.

Informasion Windows : Menampilkan shortcut program, informasi ini dapat di hide atau unhide

symbol Bar         : Menampilkan nama address atau nilai suatu contact atau coil dari penunjukan kursor...

Baca postingan selanjutnya bagaimana instalasi simulator dan menjalankanya……………….
