Sample Project lift 3 lantai Bab 1
19.38 | Author: Soday

Pada latihan ini kita akan mempelajari membuat program ladder untuk lift 3 lantai penumpang dengan PLC Mitshubishi , untuk memperdalam dalam mempelajari PLC sebenarnya harus sering mengerjakan project untuk melatih nalar dalam memprogram,

Untuk memulai menganalisa suatu project kita harus mengetahui deskripsi kerja dari plant, membutuhkan berapa input dan output


Dari gambar dapat kita hitung penggunaan input dan output untuk penumpang

Tombol HC (hall Call) butuh 4 buah

Tombol CC (Car Call) butuh 3 buah

Tombol Door close dan Door open

Lamp HC (Hall Call) 4 Buah

Lamp CC (Car Call) 3 Buah

Lamp PB Door Close

Lamp PB Door Close

Output Seven Segmen 3  buah







layout dalem lift


Input Limit safety (LS Sft)

Input Limit Up Dan Dw

Sensor Up

Sensor Dw

Output Motor Forward

Output Motor Reverse













Input Pintu


Input Door Open

Input Door Close

Output Door Motor Close

Output Door Motor Open











Selain Pengoperasian secara Otomatis, Lift juga dioperasikan secara manual.

Dari data di atas dapet kita simpulkan dengan tabel input/output

Input Keterangan Output Keterangan
X0 Hall Call (HC1 Up) Y0 Lamp HC1 Up
X1 Hall Call (HC2 DW) Y1 Lamp HC2 Dw
X2 Hall Call (HC2 UP) Y2 Lamp HC2 Uo
X3 Hall Call (HC3 Dw) Y3 Lamp HC3 Dw
X4 Car Call (CC!) Y4 Lamp CC1
X5 Car Call (CC2) Y5 Lamp CC2
X6 Car Call (CC3) Y6 Lamp CC3
X7 PB Door Close Y7 Lamp PB Door Close
X10 PB Door Open Y10 Lamp PB Door Open
X11 LS Safety Y11 Seven Segment Lt1
X12 LS Down Y12 Seven Segment Lt2
X13 LS Up Y13 Seven Segment Lt3
X14 LS Door Close Y14 Motor Door Close
X15 LS Door Open Y15 Motor Door Open
X16 Selector Man-Auto Y16 Motor Lift Forward
X17 PB Man Up Y17 Motor Lift Reverse
X20 PB Man DW




Untuk pembuatan program akan di bahas pada bab II

read more “Sample Project lift 3 lantai Bab 1”
Sample Project lift 3 lantai Bab 2
19.36 | Author: Soday

Setelah kita mendapatkan tabel input output PLC, langkah berikutnya pembuatan program, dalam membuat program ladder, kita harus mengimajinasikan deskripsi alat menjadi sebuah bahasa pemrograman.

Preview Program

Pemanggilan Hall Cal dan Car Call


Reset Hall Call dan Car Call

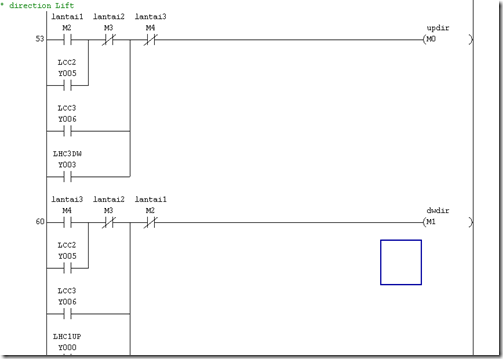

Direction Lift Up dan Dw


program diatas merupakan gambaran ladder untuk lift, maap saya tidak membahas secara detail, dikarenakan waktu dan penjelasan yang terlalu lama, apabila ingin mengetahui lebih lanjut dapat mengirim email atau comment

read more “Sample Project lift 3 lantai Bab 2”
Membuat ladder di Gx-Develover
20.57 | Author: Soday

Setelah kita mempelajari instalasi software Gx-Develover dan simulator, sekarang mencoba membuat sebuah program sederhana dan mensimulasi program..

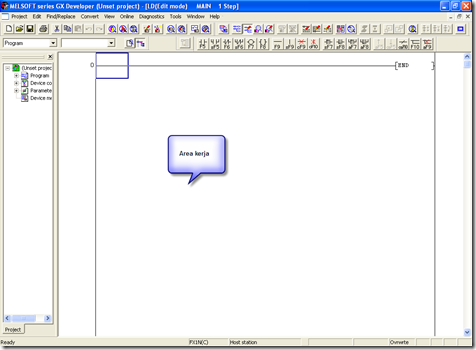

Buka program Gx develover yang sudah terinstal di komputer.

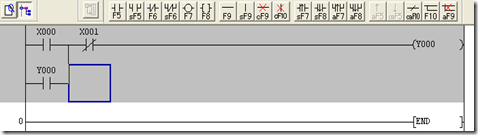

Lalu buat sebuah program ladder seperti preview ini

image                                           Tekan F4 untuk convert program,bila sudah maka tampilan abu2 berubah warna menjadi putih.

lalu tambahkan fungsi Timer dan Counter

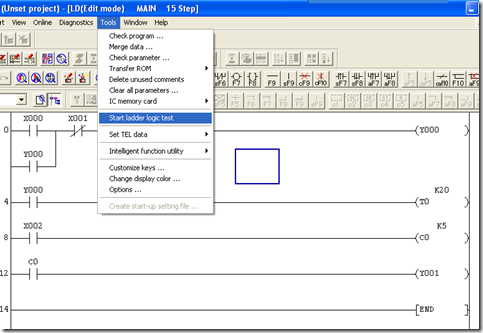

Jalankan Simulasi apabila program sudah diconvert

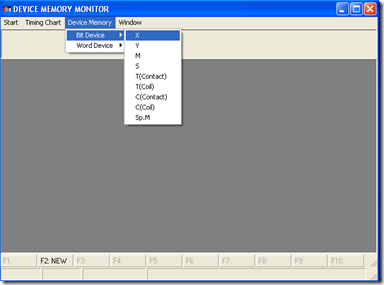

Select Device Memory Monitor untuk simulasi I/O


















Pilih X dan Y untuk mensimulasi program sesuai dengan kebutuhan program kita.

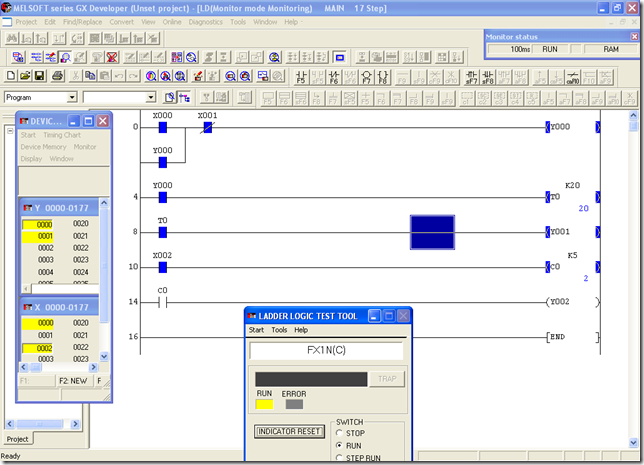

Tampilan program yang tersimulasi


Selamat mencoba bila ada problem comment aja bro

read more “Membuat ladder di Gx-Develover”
Motor Servo Schneider Lexium 05
19.59 | Author: Soday

Pada postingan ini saya akan membahas tentang motor servo yang memakai drive Lexium 05 dari Schneider electric, sebenarnya ada beberapa jenis motor servo dari Schneider yaitu :

  • Lexium 23 (low end product, asia market, made in Taiwan))
  • Lexium 05 (Midle end product, Eropa market, made in Germany)
  • Lexium 15 (High end product, Eropa market, made in Germany)
  • Dll

Untuk memulainya kita pelajari instalasi kontrol dan komponen pendukung.

Contoh sederhana: Motor Induksi 5Kw ingin diganti dengan motor servo 5Kw, System kerja motor bila mendapat input Forward maka motor berputar Forward dengan kecepatan 3500rpm dan bila mendapat input reverse maka motor berputar reverse 3500rpm, motor akan berhenti berputar apabila perintah dari kontrol sudah tidak ada, dari contoh diatas kita akan mempelajari dari wiring hingga commissioning test.

Ilustrasi Rangkaian Servo Motor

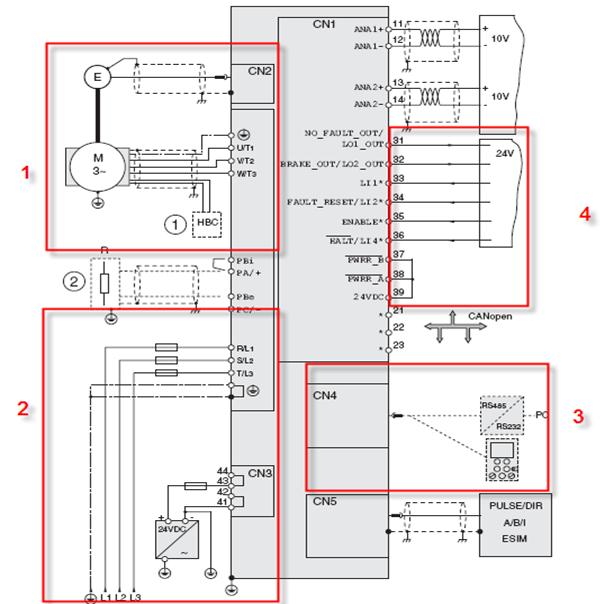

Pada gambar disamping bagian yang di beri nomor adalah rangkaian yang diperlukan untuk contoh diatas.

No.1 adalah rangkaian motor 3 Phasa yang masuk ke terminal R,S dan T, cable encoder masuk pada terminal CN2. Komponen HBC(Holding Brake Controler adalah resitor yang berfungsi ketika motor melakukan pengereman  untuk melepaskan arus ke resistor sehingga panas ke motor dapat dikurangi, HBC ini dipakai apabila di butuhkan pengereman yang sering dan memakai torsi yang besar.

No.2 adalah suplly 3 phasa dan suplly 24V DC, untuk supply DC, drive ini tidak mempunyai internal power supply sehingga dibutuhkan supply external untuk menyalakan card controller.

No.3 adalah port untuk menghubungkan antara PC dan Drive

No.4 adalah teminal untuk logic input, logic output, Fault serta safety-safety.

Contoh pemasangan di lapangan

DSC00086

DSC00087

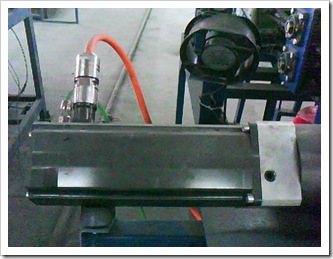

pada gambar ini pemasangan pada mesin pemotongan kawat baja, pada alat ini dibutuhkan motor servo karena dibutuhkan pemotongan yang cepat dan presisi. sebelum menggunakan motor servo alat ini mengunakan motor induksi, sehingga hasil pemotongan sering tidak presisi dan banyak mengalami kerugian.

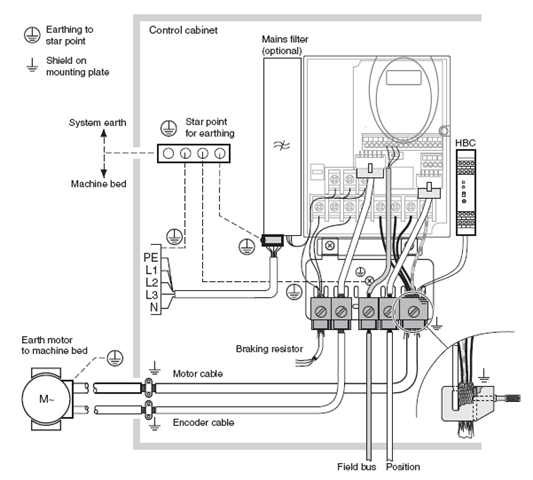

Rangkaian Supply 3 Phasa dan Motor

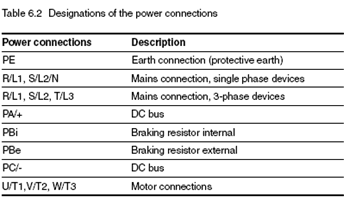

dari tabel diatas, untuk Supply 3phasa masukan ke R S dan T dan untuk motor masukan ke terminal U V dan W,  jangan terbalik dalam memasukan supply dan terminal ke motor karena akan akan menyebabkan drive rusak.

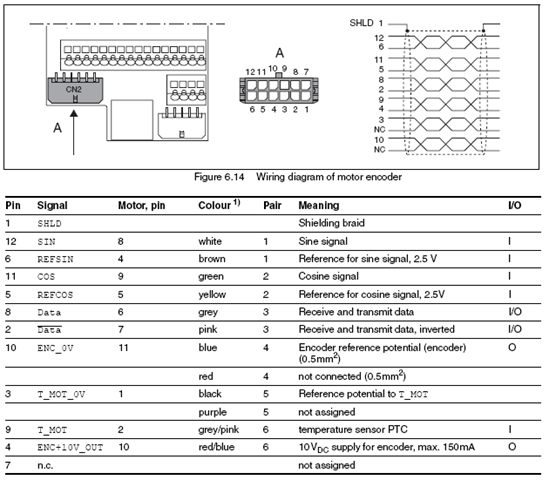

Rangkaian encoder signal


Untuk pembelian kabel encoder, ada yang sudah terhubung dengan connector ada juga yg belum, anda dapat membuatnya sendiri sesuai gambar di atas

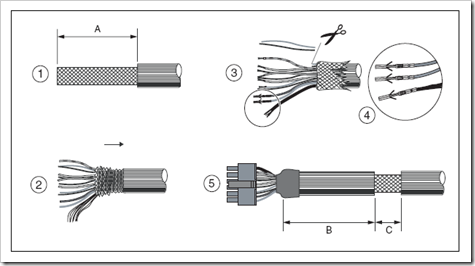

  • 1.  Kupas selubuung kabel sehingga tinggal sheild saja .
  • 2.  Buka Sheild dengan di pelorotin saja
  • 3.  Gunting sheild yang tak perlu dan rapikan
  • 4.  Masukan kabel dengan connector
  • 5.  Kabel yang telah terbuat

Tabel menghubungkan kabel ke connector


Rangkaian Power 24V DC

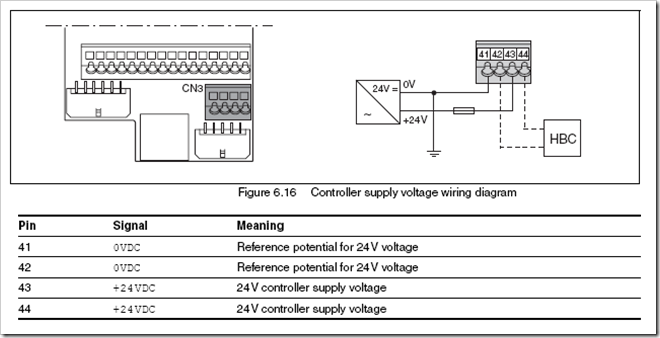

pada rangkaian power 24V ini drive Lexium 05 mengunakan power 24V external karena di Drive tidak tersedia, Power 24V ini digunakan untuk menyalakan controller card, harap perihatikan polaritas tegangan untuk memasukan ke terminal CN3, agar tidak terjadi kerusakan pada drive.

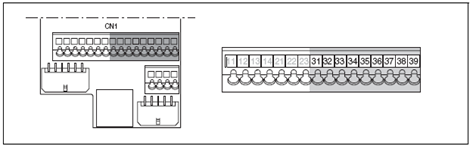

Rangkaian logic input

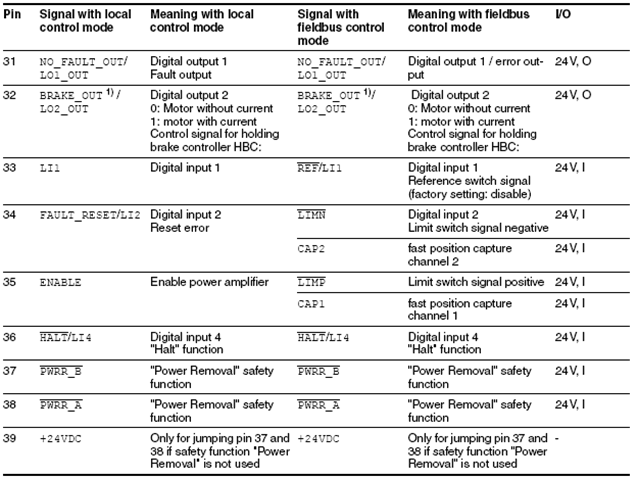

Tabel funsi terminal


Untuk menjalankan contoh project diatas yang hanya digerakan utuk forward dan reverse, kita dapat menyusaikan dengan tabel input diatas, seperti rangkaian dibawah ini.

image Pada  terminal 36,37,38,39 di jumper, karena pada terminal ini di pakai untuk safety, apabila pada kontrol tidak membutuhkan safety dapat kita jumper terminal tersebut.

Untuk perintah forward dan reverse dapat kita gunakan terminal 33 dan 34 yang khusus digunakan untuk digital input.

Setelah kontrol dipastikan  terhubung dengan benar lalu power up.

untuk mensetting drive ini dapat dilihat pada postingan berikutnya…

klo ada yang belum jelas dapat membaca manualnya dibawah ini

DOWNLOAD DISINI

read more “Motor Servo Schneider Lexium 05”
Instalasi Program BLCT Dan Lexium CT
19.49 | Author: Soday

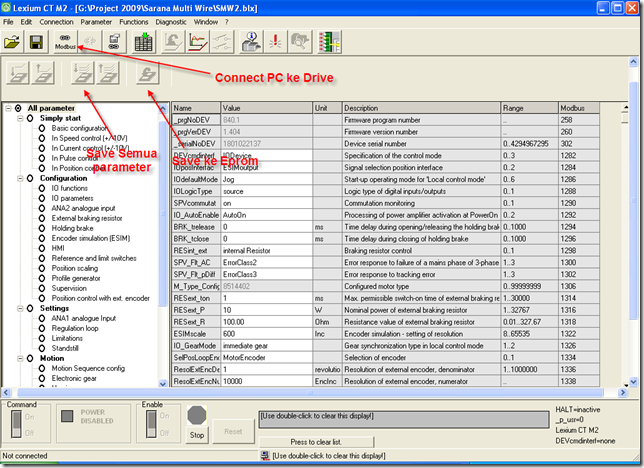

Progran BLCT dan Lexium CT merupakan program untuk seting Drive Leium 05, penyettingan lexium 05 kita juga dapat mengunakan melalui keypad tetapi ada beberapa parameter yang tidak dapat di setting melalui keypad dan hanya bisa melalui komputer.

Tahap-tahap penginstalan.

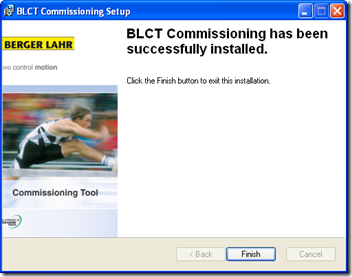

1. Instal Program BLCT, apabila anda belum memiliki program ini dapat download di sini.

image2. Instal Program Lexium CT


Setelah instal lexium CT buka folder Offline untuk update database apabila kita tidak terhubung ke Internet

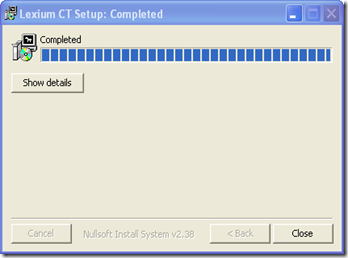

Donload disini Program Lexium CT

3. ada beberapa database yang belum terupdate, Download disini untuk Update database, setelah didownload copy file database lalu copy paste ke C/:Program Files/Bergerlahr/BLCT/Database

priview dibawah ini


Contoh project dapat anda download disini


read more “Instalasi Program BLCT Dan Lexium CT”
PLC Mitsubishi Tutorial
09.46 | Author: Soday

PLC mitshubishi merupakan PLC yang cukup lama di industri Indonesia, PLC dari jepang ini mempunyai kehandalan yang bagus di  bandingkan omron dari segi harga juga beda-beda tipis, Tetapi  Interface antara PC ke PLC  masih mengunakan RS 485 (SC-09) yang biasa dijual sekitar 700-1,2Jt, sebenarnya interface ini dapat anda buat sendiri hanya dengan modal 100rb yang akan saya bahas pada postingan berikutnya.

Sebelum kiita mempelajari kita Instal program GX-Develover, sedikit info untuk membeli sofware ini di pasaran sekitar 1-3 jt anda dapat berhemat dengan memesan dari blog ini dengan harga yang sangat terjangkau, masuk ke bagian pemesanan sofware.

Untuk menginstal Program GX-Develover terlebih dahulu kita instal EnvMEL seperti pesan error di bawah ini

imageclip_image002

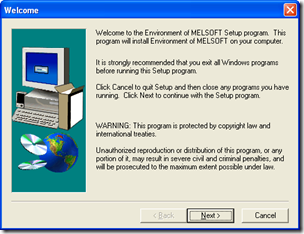

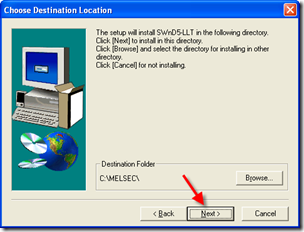

1. Instal EnvMel


clip_image002

Klik Next  maka program akan terinstal

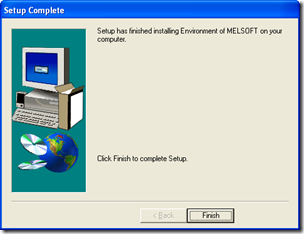

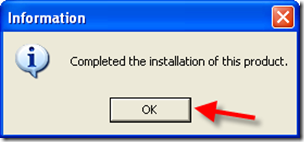

Finnish, program sukses terinstal

2. Setalh ini anda instal program GX-Develover

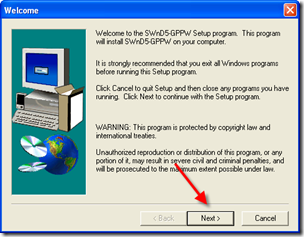

imageclip_image002 image clip_image002

image clip_image002

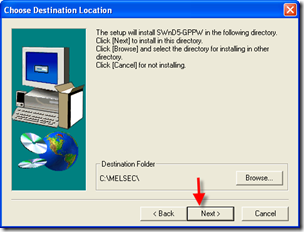

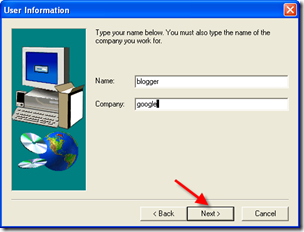

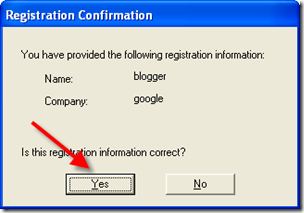

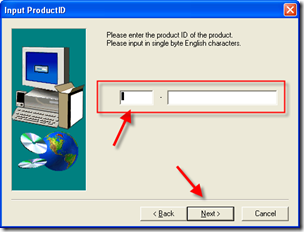

image Masukan serial number yang sesuai

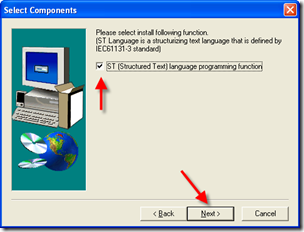

clip_image002image Pilih ST (Structured Text) karena mungkin saja menemukan sofware yang membutuhkan ST

clip_image002

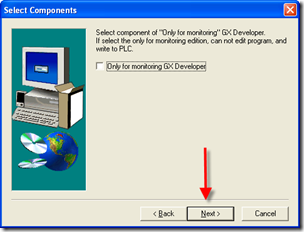

image Jagan centang Only for Monitoring  karena nanti program hanya monitoring saja.

clip_image002

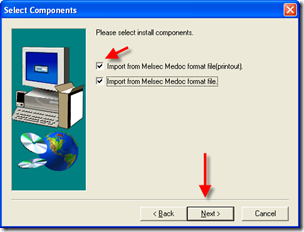

image Centang 2 opsi Import karena masih banyak program masih mengunakan sofware medoc

clip_image002

image clip_image002imageTunggu beberapa saat maka program akan otomatis terinstal di PC anda.

3. Instal GX-Simulator, step2 instal GX-Simulator hampir sama sperti GX-Develover, serial number juga sama dengan GX-Develover

image clip_image002

image clip_image002

imageProgram sukses terinstal.

image  Tampilan program yang telah terinstal

read more “PLC Mitsubishi Tutorial”
