Membuat Ladder Di CX-Programmer
15.30 | Author: Soday

Setelah sobat membaca postingan sebelumnya tentang bagaimana mengiinstal dan konfigurasi simulator kita akan mencoba membuat rangkaian sederhana mengunakan Program Ladder.

Program ladder merupakan program yang implementasi dari wiring kontrol konvensional, apabila anda terbiasa merancang kontrol konvensional, maka untuk memahami program ladder tidak akan mengalami kesulitan, malah bisa dikatakan program ladder lebih gampang karena kita tidak memikirkan jumlah kontak dan jumlah relai untuk mengkontrol.

Langkah-langkah pembuatan program

1. Jalankan program CX-Programmer dan CX-Simulator yang telah terkonfigurasi seperi postingan sebelumnya.

Tampilan dasar program.


Klik Connect untuk menccoba konfigurasi sesuai dengan simulator.


Layar berubah berwarna abu-abu bila konfigurasi sesuai.


Apabila tampil pesan berikut perlu di teliti apakah type PLC sudah sesuai dengan CX-Simuator dan program CX-Simulator sudah di jalankan atau network address CX-Programmer  tidak sesuai dengan CX-Simulator










Pesan berikut terjadi apabila Network type tidak sesuai dengan CX-Programmer.






Pesan Berikut apabila type CPU PLC tidah sesuai dengan CPU CX-Simulator.













Setelah anda berhasil komunikasikan PLC dengan Simulator, kita akan mencoba membuat program sederhana.


Buat sebuah kontak NO (Normaly Open) dan beri nama Start dengan alamat input PLC yaitu 0.00













clip_image002

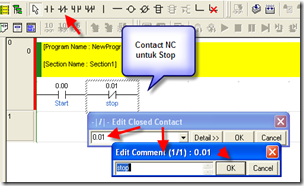

Buat kontak NC sebagai Stop dengan alamat input 0.01











clip_image002


Buat sebuah Output pada akhir ladder, beri alamat pada 10.00









clip_image002


Beri alamat 10.00 untuk membuat rangkaian interlocking.

Apabila rangkaian sudah terbuat kita akan mencoba simulasi program

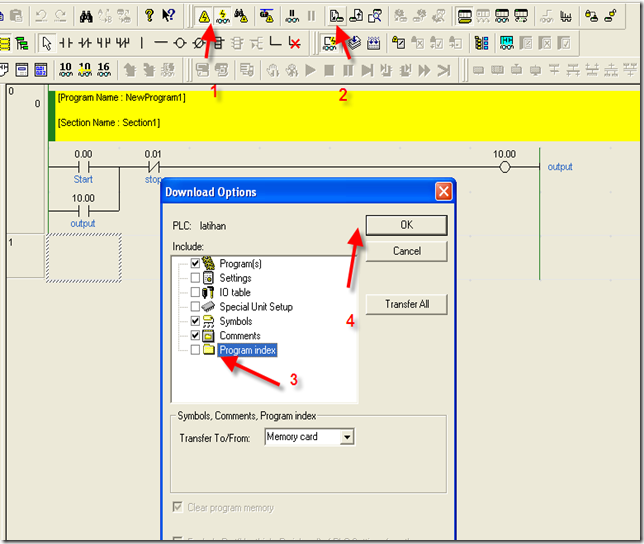

Klik OK untuk mendownlod Program, Symbol danComment

clip_image002


Klik Yes







clip_image002


Klik Ok











clip_image002


Untuk mengetahui sesuai atau tidaknya program kita force input dengan nilai 1

















clip_image002


Rangkaian Terkunci untuk mematikan force stop dengan nilai 1









Dengan Dasar rangkaian diatas anda dapat berimprovisasi membuat rangkaian yang lebih komplex dan mencoba intruksi-intruksi lainnya.

|
